SAE AMS 2431 표준을 따르는 AZB210 피닝용 세라믹 샷

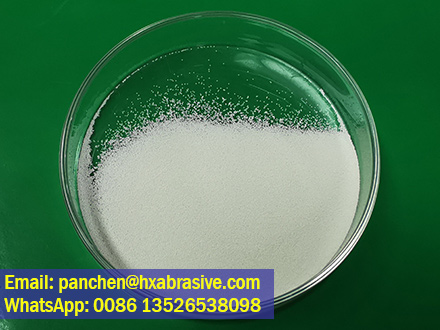

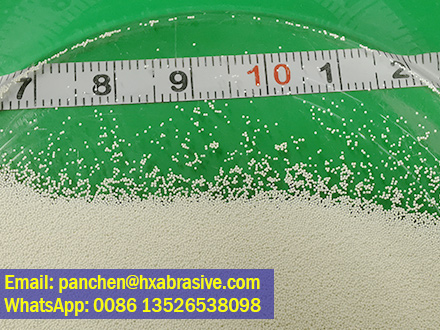

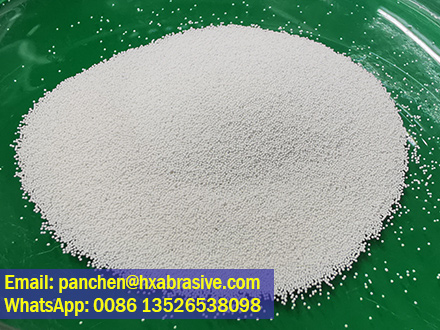

제품명 : 피닝용 세라믹 샷 AZB 210
다른 이름: 세라믹 샷 비즈, 세라믹 샌드, 지르코늄 실리케이트 비즈, 지르코늄 실리케이트 마이크로스피어
표준: SAE AMS 2431-7 /1
HS 코드:3824999999
피닝 매체 세라믹 샷 AZB210은 산화지르코늄 기반 세라믹 비드입니다. 특히 항공기 및 항공우주 부품 피닝 및 특정 형상 가공에 적합합니다. 세라믹 샷은 항공우주 부품의 프리스트레스를 제거하고 프로파일을 형성하여 항공기 부품의 강도를 향상시킬 수 있습니다. 또한 피로 저항성을 향상시켜 기계적 강도를 향상시킬 수 있습니다.
SAE AMS 2431 표준에 따른 피닝용 세라믹 샷 AZB210 의 기술 지수 :
| 화학성분(%) | ||||
| 목 | 표준값 | 측정값 | ||
| ZrO2+Y2O3 | 60~70세 | 65.14 | ||
| 이산화규소 | 28-33 | 28.75 | ||
| 알루미나이드 | 최대 10 | 6.01 | ||
| 철2산화물(Fe2O3) | 최대 0.06 | 0.04 | ||
| 이산화티타늄 | 최대 0.20 | 0.11 | ||
| 신체적 성능 | ||||
| 목 | 표준값 | 측정값 | ||
| 입자 크기 | +0.5mm ＜0.5% 0.425-0.50<5% 0.30-0.425＞81.5% 0.25-0.30＜10% -0.25mm<3% | 0% 0.10% 94.27% 5.3% 0.33% | ||
| 비중 | 3.6-3.95g/cm3 | 3.83g/cm3 | ||
| 비커스 경도 | 643-785 HV | 712HV | ||
| 구형도≥0.8의 구슬 | ≥90% | 94% | ||
SAE AMS 2431 표준을 따르는 AZB210 피닝용 세라믹 샷의 특징:
- 강도와 내마모성이 우수합니다.
- 매우 높은 경도와 밀도를 가지고 있습니다. 세라믹 샷은 비커스 경도(미세경도)가 700hv, 로크웰 경도가 60hrc로 매우 높은 경도를 가지고 있습니다.
- 먼지가 없고 내마모성이 우수합니다. 강도가 높아 사출 중 세라믹 샷이 파손되기 어렵습니다.
- 샌드블라스팅 효과: 표면 마감이 우수합니다. 세라믹 샷 샌드블라스팅을 사용하면 매끄럽고 새틴처럼 밝은 표면을 얻을 수 있습니다.
- 샌드블라스팅 효율이 높아 수명이 깁니다.
- 둥글고 구형의 모양이 좋습니다.
사양:
| 사양 | 지름 | 체 유지율 | 구슬 구형도 백분율 ≥ 0.8 |
| Z100 | ＞0.180mm | 0-0.5% | ≥80% |
| 0.150~0.180mm | 0-5% | ||
| 0.106~0.150mm | 0-81.5% | ||
| 0.063-0.106mm | 0-10% | ||
| ＜0.063mm | 0-3% | ||
| Z150 | ＞0.250mm | 0-0.5% | ≥80% |
| 0.212~0.250mm | 0-5% | ||
| 0.150~0.212mm | 0-81.5% | ||
| 0.125~0.150mm | 0-10% | ||
| ＜0.125mm | 0-3% | ||
| Z210 | ＞0.355mm | 0-0.5% | ≥80% |
| 0.300~0.355mm | 0-5% | ||
| 0.212~0.300mm | 0-81.5% | ||
| 0.180~0.212mm | 0-10% | ||
| ＜0.180mm | 0-3% | ||
| Z300 | ＞0.500mm | 0-0.5% | ≥70% |
| 0.425~0.500mm | 0-5% | ||
| 0.300~0.425mm | 0-81.5% | ||
| 0.250~0.300mm | 0-10% | ||
| ＜0.250mm | 0-3% | ||
| Z425 | ＞0.710mm | 0-0.5% | ≥70% |
| 0.600~0.710mm | 0-5% | ||
| 0.425~0.600mm | 0-81.5% | ||
| 0.300~0.425mm | 0-10% | ||
| ＜0.300mm | 0-3% | ||
| Z600 | ＞1.000mm | 0-0.5% | ≥65% |
| 0.850~1.000mm | 0-5% | ||
| 0.600~0.850mm | 0-81.5% | ||
| 0.425~0.600mm | 0-10% | ||
| ＜0.425mm | 0-3% | ||
| Z850 | ＞1.400mm | 0-0.5% | ≥65% |
| 1.180~1.400mm | 0-5% | ||
| 0.850~1.180mm | 0-81.5% | ||
| 0.710-0.850mm | 0-10% | ||
| ＜0.710mm | 0-3% |
*다른 맞춤형 사이즈도 가능합니다.
응용 프로그램:
- 항공기의 수평 및 수직 꼬리 날개 성형 및 동체 외피 구조 부품의 쇼트피닝 강화를 위한 쇼트피닝. 부품의 피로 수명 향상
- 고온 및 고하중 단결정 블레이드의 표면 쇼트피닝 강화에 사용되며, 블레이드 표면의 미세균열 및 공식(pitting corrosion) 확산을 효과적으로 억제합니다. 항공기 엔진 블레이드의 피로 수명을 20% 이상 향상시킬 수 있습니다.
- 항공기의 랜딩기어를 고강도 강철 숏피닝으로 강화하여 랜딩기어의 표면 경도와 잔류 압축 응력을 효과적으로 개선하는 데 사용됩니다. 또한, 랜딩기어의 표면 거칠기를 줄이기 위한 2차 숏피닝에도 적합합니다.
패키지:
상품평
아직 상품평이 없습니다.
